Uçluq tipli ağıllı avtomatik köçürmə açarı

Bu premium köçürmə açarı kritik infrastrukturlarda etibarlı enerji təchizatını təmin edir:

Təcili Yanğın Təchizatı: Yanğın nasosları, tüstü çıxarma ventilyatorları və təcili liftlər üçün son nöqtədə enerji verilməsinin dəyişdirilməsi üçün ideal həlldir; bu da yanğın təhlükəsizliyi tələblərinə uyğunluğu və enerji təchizatının davamlılığını təmin edir.

Ağıllı Bina İdarəetməsi: Mərkəzləşdirilmiş Ağıllı Nəzarət və enerji idarəetməsi üçün Bina Avtomatlaşdırma Sistemlərinə (BAS) inteqrasiya olunur.

Səhiyyə Birlikləri: Həssas tibbi avadanlıqları qorumaq üçün xəstəxana palatalarında və laboratoriyalarda lokal enerji təchizatı rezervi kimi istifadə olunur.

Təsvir

Məhsulun nümayəndə şəkli

Tətbiq sahəsi

Bu irəli səviyyəli Köçürmə Açarı müxtəlif tənqidli kommersiya və sənaye sahələrində yüksək tələb olunan qurğular üçün pozulmaz elektrik təchizatını təmin edir:

Təcili Yanğın Təchizatı: Təhlükəsizlik tələblərinə uyğunluq təmin etmək üçün yanğın nasosları, tüstü çıxarma ventilyatorları və təcili liftlər üçün son xətt elektrik təchizatının dəyişdirilməsi üçün ideal həlldir.

Ağıllı Bina İdarəetmə Sistemi: Mərkəzləşdirilmiş elektrik təchizatı idarəetməsi və ağıllı nəzarət üçün Bina Avtomatlaşdırma Sistemlərinə (BAS) inteqrasiya edilir.

Səhiyyə Birlikləri: Həssas tibbi avadanlıqların qorunması üçün xəstəxana palatalarında və laboratoriyalarda lokal elektrik təchizatı rezervi kimi istifadə olunur.

Informasiya Texnologiyaları (IT): Tənqidi məlumat itirməsini qarşısını almaq üçün bu ağır işlək Köçürmə Açarı vasitəsilə paylanmış server otaqları üçün ehtiyat enerji təchiz edir.

Maliyyə və Ticarət Xidmətləri: ATM-lər, təhlükəsizlik nəzarəti sistemləri və POS-terminalar üçün qeyri-müntəzəm enerji təchizatı əməliyyatlarını təmin edir.

İnfrastruktur işıqlandırması: Köçürmə Açarı vasitəsilə tunellərdə, metro stansiyalarında və hava limanı terminallarında etibarlı avarey işıqlandırma idarəetməsi üçün istifadə olunur.

Tətbiq ssenariləri

Son mərhələ paylanması: Aşağı gərginlikli enerji təchizatı şəbəkələrinin son nöqtəsi üçün nəzərdə tutulmuşdur və birbaşa son yüklərə xidmət göstərir.

Elektrik diapazonu: Nominal cərəyanı 16 A-dən 125 A-ə qədər olan AC 50 Hz/60 Hz enerji təchizatı şəbəkələri üçün uyğundur.

İntelligent monitorinq: Gərginlik, tezlik və faz parametrlərinin dəqiq real vaxtlı intellektual monitorinqinə ehtiyac duyulan sistemlər üçün idealdir.

Uzaqdan rabitə: RS485/Modbus-RTU protokolları vasitəsilə uzaqdan Ağıllı Nəzarət tələb edən mühitlər üçün hazırlanmışdır.

Standart Uyğunluğu: Avtomatlaşdırılmış Elektrik Təchizatı idarə edilməsi üçün sərt təhlükəsizlik standartlarına (IEC 60947-6-1 və GB/T 14048.11) uyğundur.

Normal iş şəraiti

Mühit havasının temperaturu: –5°C-dən +40°C-ə qədərdir; 24 saat ərzində orta temperatur +35°C-i keçməməlidir.

Quraşdırma hündürlüyü: Quraşdırma yerinin dəniz səviyyəsindən hündürlüyü 2000 metrdən artıq olmamalıdır.

Atmosfer şəraiti: +40°C maksimum temperaturda nisbi rütubət 50%-i keçməməlidir. Daha aşağı temperaturlarda daha yüksək nisbi rütubətə icazə verilir (məsələn, +20°C-də 90%).

Çirklənmə dərəcəsi: 3-ci sinif.

Struktur xüsusiyyətləri

Mikroprosessorla idarə olunur

Elektrik Təchizatı xəttində dəqiq məntiq idarəetməsi, real vaxt rejimində məlumatların emalı və dəqiq arıza diaqnostikası üçün daxili yüksək performanslı mikroprosessor.

Bütün Bir Yerdə Dizayn: Köçürmə Açarı korpusu, ağıllı idarəetmə qurğusu və rəqəmsal rabitə modulu bir-birinə birləşdirilərək kompakt bir vahid yaradır.

İki rejimdə işləmə çevikliyi: Əl ilə/avtomatik rejim seçiciyə malikdir və Güc Təchizatı sisteminin təmiri zamanı tam idarəetməni təmin edir.

Rəqəmsal vizuallaşdırma interfeysi: Mənbənin mövcudluğunu ağıllı şəkildə izləmək və dərhal vizual geri əlaqə üçün aydın rəqəmsal ekranla təchiz olunub.

Standartlaşdırılmış modul quraşdırma: 35 mm DIN-ray və ya altlıq quraşdırmasına uyğun optimallaşdırılıb və müxtəlif terminal səviyyəli paylayıcı qutularına püskürməsiz inteqrasiya üçün nəzərdə tutulub.

Güclü kilidləmə sistemi: İki güclü mexaniki və elektrik kilidləmə layihəsindən istifadə edərək iki Güc Təchizatı girişinin eyni zamanda bağlanmasını qəti şəkildə qarşısını alır.

Ağıllı rabitə portları: Şəbəkəyə püskürməsiz inteqrasiya və uzaqdan ağıllı izləmə üçün standart RS485 interfeysi.

Alov geciktirici korpus: Qabığın materialı yüksək keyfiyyətli alov geciktirici materiallardan hazırlanmışdır və ekstrem şəraitdə təhlükəsizliyi təmin edir.

Model mühümлюklü
Terminal-Type Intelligent Automatic Transfer Switch

Texniki Parametrlər

Əsas Texniki Parametrlər

Parametr spesifikasiyası haqqında ətraflı məlumat

Məhsul növü: yüksək performanslı köçürmə açarı

Nominal iş cəriani (In): 16 A, 25 A, 32 A, 40 A, 63 A, 100 A, 125 A

Nominal iş gərginliyi (Ue): AC 400 V (3 fazlı) / 230 V (1 fazlı)

Qütblərin sayı: 2P, 3P və 4P konfiqurasiyalarında mövcuddur

Köçürmə müddəti (TSE): yüksək sürətli keçid, adətən <100 ms

Qısa qapanma açma qabiliyyəti (Icn): 10 kA-ya qədər (CB sinifli qurğular üçün)

Kommunikasiya interfeysi: Standart RS485, Modbus-RTU protokolunu dəstəkləyir

Enerji istehlakı: çox aşağı gözləmə rejimi enerji istehlakı, adətən <5 Vt

Əsas Performans Xüsusiyyətləri

Ağıllı Özdiaqnostika: Güc təchizatı qüsurlarını avtomatik izləyir, o cümlədən gərginlik artımı, gərginlik azalması, fazanın itirilməsi və tezlik sapmaları.

Proqramlaşdırıla bilən Köçürmə Məntiqi: İstifadəçilərə müəyyən bir Güc Təchizatı mühiti tələblərinə uyğun olaraq prioriteti (Birinci/İkinci), köçürmə gecikmələrini və qayıtma gecikmələrini təyin etməyə imkan verir.

Şəbəkəyə İnteqrasiya: Mərkəzləşdirilmiş Ağıllı Monitorinq üçün uzaqdan ölçmə, uzaqdan siqnal vermə, uzaqdan idarəetmə və uzaqdan tənzimləməni dəstəkləyir.

Sorunsuz Güc Köçürməsi: Köçürmə Açarı keçid prosesi zamanı gərginlik düşməsini minimuma endirmək üçün həssas son yükler üçün optimallaşdırılıb.

Texniki Xidmət Tələb Etməyən İşləmə: Mexaniki ömrü 10 000-dən çox dövrə olan yüksək etibarlılıq dizaynı ilə texniki xidmət xərcləri əhəmiyyətli dərəcədə azaldılır.

Yanğın Siqnalı Bağlantısı: Yanğın təhlükəsi zamanı Avtomatik Ötürmə Açarı-nı "SÖNDÜRÜLMÜŞ" (sıfır) vəziyyətinə keçirmək üçün yanğınsöndürmə quru kontakt interfeysini daxil edir.

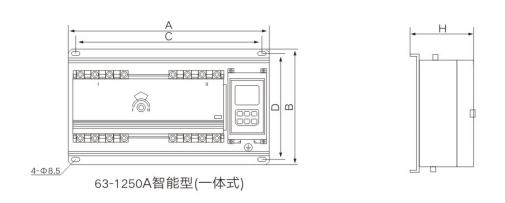

Xarici görünüş və quraşdırma ölçüləri

Model: Smart	Qütblərin sayı (P)	Ümumi ölçülər(mm)					quraşdırma ölçüsü (mm)
		A	B			H	C	D
63	3、4	380		240	140		345	220
125	3、4	420		240	130		385	220
250	3、4	470		240	145		435	220
400	3、4	615		330	200		555	300
630	3、4	740		330	210		680	300
800	3	720		350	220		660	320
	4	790		350	220		735	320
1250	3	730		475	255		685	366
	4	800		475	255		755	366
1600	3	730		515	255		685	366
	4	800		515	255		755	366

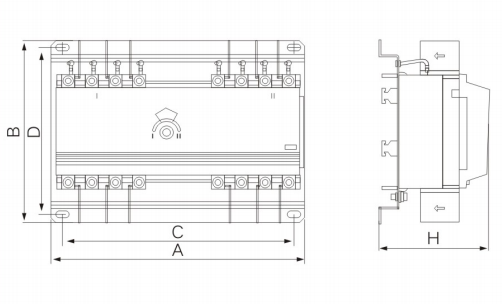

Model (Uc tipli / Smart Ayrılıb tipli)	qütblərin sayı (P)	Ümumi ölçülər(mm)			quraşdırma ölçüsü (mm)
Model (Uc tipli / Smart Ayrılıb tipli)	qütblərin sayı (P)	A	B	H	C		D
63	3、4	290	240	140	255	220
125	3、4	320	200	130	285	180
250	3、4	370	210	145	338	190
400	3、4	525	330	200	465	300
630	3、4	650	330	210	585	300
800	3	615	350	220	550	320
800	4	685	350	220	630	320
1250	3	695	475	255	650	365
1250	4	695	475	255	650	365
1600	3	695	515	255	650	365
1600	4	695	515	255	650	365
