Comutator automat de transfer miniaturizat (Mini ATS)

Comutatorul automat miniaturizat de transfer (clasa CB) este conceput pentru sistemele cu dublă sursă de alimentare, cu frecvență de 50 Hz CA, tensiune nominală de funcționare de 400 V și curent nominal de funcționare sub 63 A. Asigură un transfer fiabil și selectiv între două surse de energie, în funcție de necesitățile de exploatare. Protecție integrată: oferă protecție împotriva suprasarcinii și a scurtcircuitelor. Monitorizare a stării: echipat cu funcția de semnal de închidere la ieșire. Aplicații ideale: perfect pentru circuitele de iluminat din clădirile de birouri, centrele comerciale, băncile și clădirile înalte. Conformitate cu standardele: respectă în totalitate standardul GB/T 14048.11 pentru a asigura tranziții fără întreruperi și a preveni pierderea datelor sau întreruperile de funcționare.

Descriere

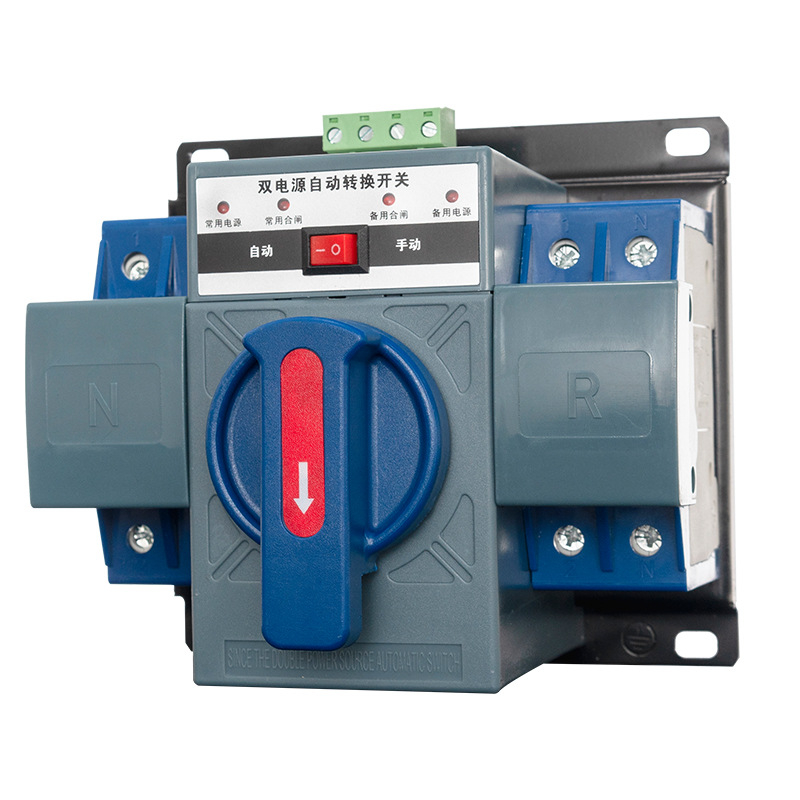

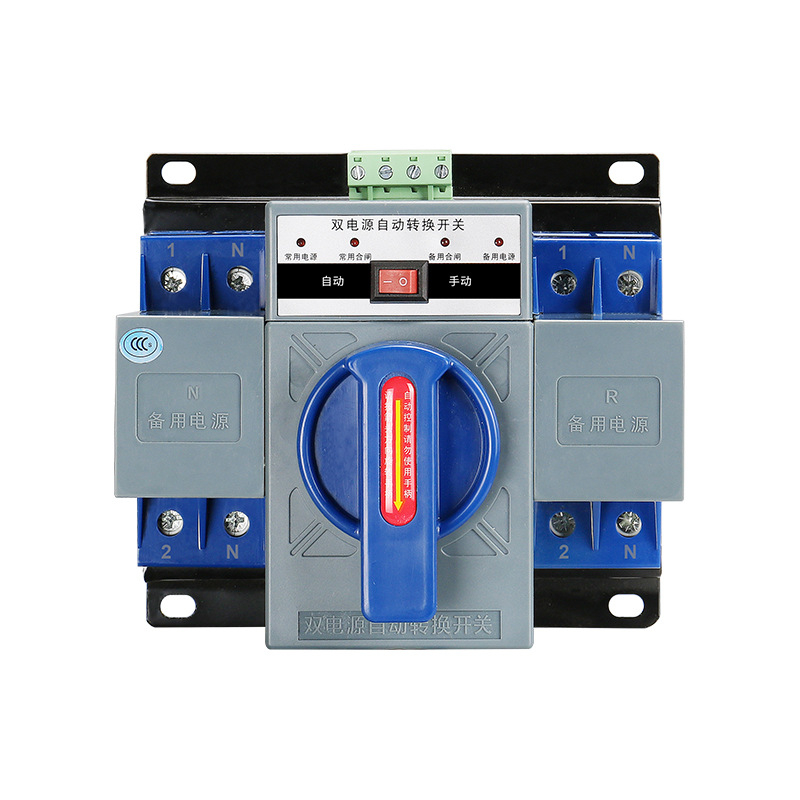

Imaginea produsului

Domeniul de aplicare

Comutatorul automat de transfer miniaturizat (clasa CB) este proiectat și optimizat profesional pentru sistemele de alimentare cu dublă sursă în domeniul tensiunii joase, care funcționează la 50 Hz CA, având o tensiune nominală de funcționare de 400 V și o curent nominal de funcționare strict sub 63 A. În calitate de element esențial de protecție pentru rețelele terminale de distribuție a energiei electrice, acesta asigură un transfer excepțional de fiabil, flexibil și selectiv între două surse de alimentare independente, în funcție de necesitățile operaționale în timp real, garantând astfel un aprovizionament continuu și nesupus întreruperilor cu energie electrică.

Protecție inteligentă integrată: Include mecanisme robuste integrate de protecție împotriva suprasarcinii și a scurtcircuitelor, pe două poli, concepute pentru a izola în siguranță circuitele electrice din aval și pentru a preveni deteriorarea catastrofală cauzată de supracurenții termici neașteptați sau de defectele magnetice de scurtcircuit.

Monitorizarea în timp real a stării: Echipat cu o funcție avansată și extrem de responsivă de închidere a semnalului de ieșire, care permite sistemului să realizeze o integrare perfectă în arhitecturile centralizate de automatizare a clădirilor și în rețelele de telemetrie la distanță.

Aplicații țintă ideale: Perfect potrivit pentru circuitele de iluminare critice, panourile de distribuție de urgență și sistemele esențiale de ventilare din clădirile comerciale moderne de birouri, centrele comerciale aglomerate, băncile financiare și clădirile înalte dense.

Conformitate riguroasă cu standardele: Este complet conform cu cerințele stricte ale standardului național GB/T 14048.11, garantând tranziții excepțional de fluide și rapide, minimizând perturbările de alimentare și prevenind eficient pierderea critică de date digitale sau întreruperile costisitoare ale funcționării.

Aplicații

Utilizare rezidențială

Ideal pentru case, vile și apartamente înalte, pentru a asigura continuitatea alimentării cu energie electrică a sistemelor de iluminat, frigidere și sisteme de securitate casnice. Reduce instabilitatea rețelei electrice, protejând în mod eficient rețelele inteligente casnice și echipamentele locale de susținere a vieții medicale.

Spații comerciale mici

Potrivit pentru magazinele de retail, filialele bancare, restaurantele mici și unitățile de birouri cu spațiu limitat în tablourile de distribuție. Asigură funcționarea neîntreruptă a sistemelor POS, modemurilor de comunicații, serverelor interne și mașinilor de manipulare a monedei.

Domiciliu inteligent și Internetul lucrurilor (IoT)

Perfect pentru centrele inteligente casnice, stațiile de monitorizare a securității și rack-urile de servere casnice. Oferă o imunitate totală față de micro-interruperi care provoacă reporniri ale rețelei, menținând camerele HD de supraveghere și hub-urile IoT de mediu funcționale 24/7.

Infrastructură Publică

Amplu utilizat în cutiile de comandă pentru iluminatul stradal, sistemele de semnalizare rutieră și panourile publicitare exterioare. Aceste active necesită o gestionare autonomă a dublei alimentări pentru a asigura funcționarea continuă a siguranței publice și a reglementărilor traficului, fără intervenții manuale pe teren.

Telecomunicatii

Instalat în cabinele exterioare mici de comunicații și în stațiile micro-5G pentru comutarea între alimentarea din rețea și sursele de rezervă cu baterii. Asigură stabilitatea structurală a rețelelor digitale regionale și previne pierderea semnalului la nivel local.

Agricultură și zone rurale

Utilizat în seringi de mică dimensiune, sisteme automate de hrănire și panouri de control pentru irigații rurale. Garantează o trecere imediată la generatoarele diesel sau la alte rețele electrice rurale, prevenind riscurile legate de reglarea temperaturii sau de programul de adăpare a animalelor.

Limite de funcționare

Temperatura aerului ambient

Limita superioară nu trebuie să depășească +40°C, limita inferioară nu trebuie să fie mai mică de -5°C, iar temperatura medie pe o perioadă de 24 de ore nu trebuie să depășească +35°C. Aceasta previne derivarea termică a plăcilor logice ale microcontrolerului.

Altitudine de instalare

Altitudinea site-ului de instalare nu trebuie să depășească 2000 m. Pentru instalațiile inginerești situate deasupra acestei limite, trebuie calculați și aplicați factori corespunzători de reducere a performanței pentru a compensa densitatea redusă a aerului.

Condiții atmosferice

Umiditatea relativă nu trebuie să depășească 50 % la +40 °C. Umidități mai ridicate sunt permise la temperaturi mai scăzute (de exemplu, o valoare medie maximă de 90 % în luna cea mai ploioasă, la +25 °C). În cazul apariției condensului, trebuie luate măsuri precum elemente de încălzire anti-condens.

Gradul de poluare

Clasa 2. Aceasta implică faptul că, în mod normal, are loc doar o poluare neconductoare, deși conductivitatea temporară cauzată de condens trebuie să fie, în mod excepțional, luată în considerare în cadrul parametrilor standard de funcționare.

Mediul de instalație

Locul de funcționare trebuie să fie liber de vibrații puternice, gaze corozive dăunătoare, praf abundent, particule conductoare, pericole de explozie și interferențe electromagnetice intense.

Categorie de utilizare

AC-33iB. Această certificare verifică faptul că dispozitivul este complet capabil să comute sarcini mixte (motor și rezistive), fiind astfel foarte fiabil pentru liniile de utilități ale infrastructurii tipice din clădiri.

Caracteristici de proiectare

Design modular compact: Optimizat pentru montare pe șina standard DIN de 35 mm, economisind un spațiu semnificativ în cutiile de distribuție, fără necesitatea unei fabricații personalizate.

Integrare ridicată: Combină controllerul, mecanismul de acționare și contactele de comutare într-o singură unitate, pentru a minimiza erorile umane de cablare și costurile de muncă.

Blocare fiabilă: Include atât blocări mecanice, cât și electrice pentru a preveni în mod strict conectarea simultană a două surse de alimentare.

Flexibilitate manuală/automată: Echipat cu un comutator selector ușor de utilizat și cu o manetă manuală pentru o operare convenabilă în timpul întreținerii sau în situații de urgență.

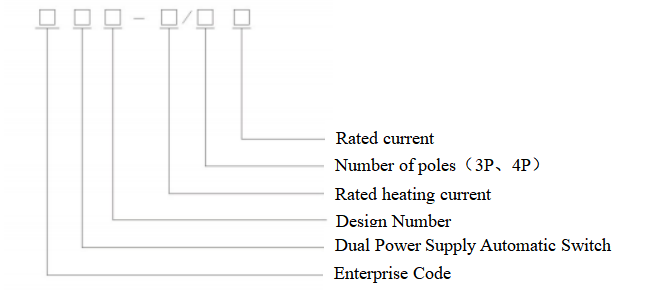

Significația modelului
Miniature Automatic Transfer Switch (Mini ATS)

Specificații

Principalele parametri tehnici

Detalii ale specificațiilor parametrilor

Curent nominal de funcționare (In): 16 A, 32 A, 63 A, 100 A, 125 A

Tensiune nominală de funcționare (Ue): CA 230 V (2P) / CA 400 V (4P)

Număr de poli: 2P (monofazat) / 4P (trifazat)

Frecvență nominală: 50 Hz / 60 Hz

Tensiunea nominală de izolație (Ui) 690 V

Tensiunea nominală de rezistență la impuls (Uimp) 4 kV până la 6 kV

Timp de comutare rapidă: 30 ms până la 100 ms (tipic)

Caracteristici principale de performanță

Continuitate fiabilă a alimentării: minimizează perturbările electronicii casnice și comerciale în timpul tranzițiilor din rețea.

Durată de funcționare ridicată: proiectat pentru până la 10.000 de cicluri mecanice și 2.000–5.000 de cicluri electrice.

Consum redus de energie: controllerul logic intern este optimizat pentru o eficiență energetică ridicată în timpul monitorizării continue pe termen lung.

Stabilitate ambientală: funcționează în mod fiabil într-un domeniu larg de temperaturi (–5 °C până la +40 °C).

Monitorizarea defecțiunilor: monitorizare în timp real a tensiunii de intrare pentru detectarea subtensiunii sau a pierderii de alimentare și declanșarea unei comutări automate.

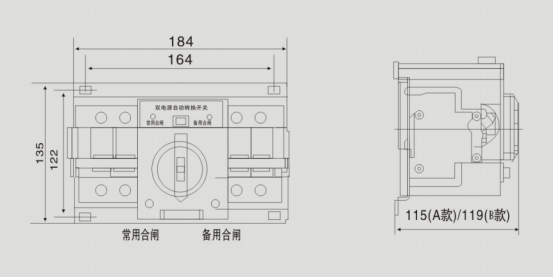

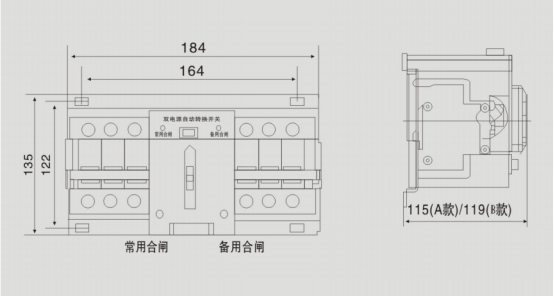

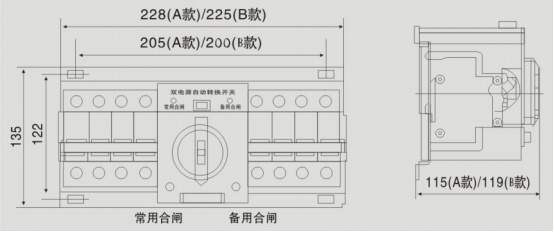

Dimensiuni și măsuri
