Seria (de nivel PC) a comutatoarelor automate de transfer cu dublă sursă izolate integrează funcționalitatea de comutare cu control logic, reprezentând o integrare reală a sistemelor electro-mecanice.
Seria (de nivel PC) de comutatoare automate de transfer pentru două surse de alimentare izolate integrează funcționalitatea de comutare cu controlul logic, reprezentând o adevărată integrare a sistemelor electro-mecanice. Acestea dispun de detectare a tensiunii, monitorizare a frecvenței, interfețe de comunicare și blocări electrice/mecanice, permițând funcționarea automată, comanda electrică la distanță și operația manuală de urgență.
Funcționarea este gestionată de placa de comandă logică, care utilizează diverse comenzi logice pentru a regla funcționarea motorului și a reductorului. Motorul acționează un arc de comutare care stochează energie, permițând un mecanism de accelerare cu eliberare instantanee pentru comutarea rapidă a curentului sau conversia circuitului. Indicatorii vizuali clari asigură izolarea sigură, îmbunătățind în mod semnificativ atât performanța electrică, cât și cea mecanică.
Comutatorul are un design general cu aspect marmoreu, fiind compact și robust. Acesta prezintă proprietăți dielectrice excelente, capacități superioare de protecție și siguranță operațională fiabilă.
Comutatorul este conceput pentru comutarea automată între sursa principală de alimentare și sursa de rezervă în sistemele electrice, precum și pentru comutarea automată și izolarea de siguranță între două dispozitive de sarcină. Caracterizat printr-un design compact, inovator și estetic plăcut, cu funcționalitate completă, acesta reprezintă o soluție ideală pentru diverse aplicații. Produsul este conform standardului: GB/T 14048.11
Scenarii de aplicare
Facilități medicale critice: Utilizat în spitale pentru sălile de operații, unitățile de terapie intensivă și sistemele de susținere a vieții, unde continuitatea alimentării cu energie electrică este o chestiune de siguranță vitală.
Centre de date și telecomunicații: Asigură comutarea fiabilă a alimentării electrice pentru servere, centre de stocare cloud și stații de bază de comunicații, pentru a preveni pierderea datelor și întreruperile rețelei.
Producție industrială: Ideal pentru linii de producție continue, uzine chimice și laboratoare de semiconductori, unde chiar o întrerupere scurtă a alimentării electrice poate duce la pierderi financiare semnificative.
Infrastructură de transport: Instalat în aeroporturi (controlul traficului aerian), gări, metrou și tuneluri auto pentru iluminare, ventilare și semnalizare.
Clădiri comerciale înalte: Furnizează alimentare de urgență pentru pompele contra incendiu, ventilatoarele de extracție a fumului, ascensoarele de urgență și sistemele de iluminare publică.
Utilități publice: Utilizat în stații de tratare a apei, posturi de transformare și sisteme de stocare a energiei pentru gestionarea distribuției critice a energiei electrice.
Condiții normale de functionare
Temperatura aerului ambiant: Limita superioară nu trebuie să depășească +40°C, limita inferioară nu trebuie să fie mai mică de -25°C (gamă extinsă pentru utilizare industrială), iar temperatura medie pe o perioadă de 24 de ore nu trebuie să depășească +35°C.
Altitudinea de instalare: Altitudinea locului de instalare nu trebuie să depășească 2000 m (este necesară reducerea capacității pentru altitudini mai mari).
Condiții atmosferice: Umiditatea relativă nu trebuie să depășească 50 % atunci când temperatura aerului ambiant este de +40 °C. Umiditatea relativă mai ridicată este permisă la temperaturi mai scăzute; de exemplu, umiditatea relativă medie maximă poate ajunge la 90 % atunci când temperatura minimă medie din luna cea mai ploioasă este de +25 °C. Trebuie luate măsuri pentru a preveni condensul pe suprafața produsului cauzat de fluctuațiile de temperatură.
Grad de poluare: Clasa 3 (standard pentru medii industriale grele și exterioare).
Categorie de instalare: Categoria IV (pentru capătul principal de intrare) sau Categoria III (pentru circuitele de distribuție).
Mediu de instalare: Locul de funcționare trebuie să fie liber de vibrații puternice, șocuri sau interferențe magnetice. De asemenea, trebuie să fie lipsit de pericole explozive, praf conductiv și gaze corozive care ar putea deteriora componentele metalice sau izolația.

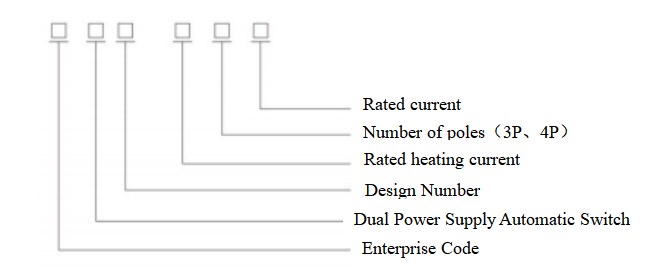

Modelul produsului și semnificația acestuia
Caracteristici structurale
Proiectare integrată: Cele mai moderne unități ATS constau în general din două părți principale: Corpul de comutare (sistemul de contacte electrice) și Controllerul inteligent (unitatea de logică și monitorizare).
Structură de clasă PC (tip specializat): Proiectată ca un comutator dedicat pentru transferul de putere. Este dotată cu o structură mecanică integrată, cu presiune mare a contactelor și camere independente de stingere a arcului electric, concentrându-se exclusiv pe comutare de înaltă viteză, fără protecție împotriva supracurenților.
Structură de clasă CB (tip întrerupător automat): Formată din doi întrerupători automați în carcasă injectată (MCCB) sau întrerupători automați miniaturizați (MCB), echipați cu acționări electromotorizate. Această structură include declanșatoare termice și magnetice integrate pentru protecția împotriva supracurenților și a scurtcircuitelor.
Mecanisme de acționare:
Acționare electromagnetică: Utilizată în principal la comutatoarele de clasă PC pentru curenți mici și mijlocii; oferă comutare ultra-rapidă (de obicei <50 ms).
Acționare motorizată: Folosește un motor cu reductor pentru a acționa mecanismul; este frecvent întâlnită la comutatoarele pentru curenți mari (până la 4000 A), asigurând o funcționare lină și stabilă.
Blocare de siguranță: Include atât blocarea mecanică (bariere fizice care împiedică închiderea simultană), cât și blocarea electrică (logică de comandă care previne conectarea) pentru a asigura faptul că cele două surse de alimentare nu sunt niciodată conectate în paralel.
Interfață om-mașină (HMI): Include un ecran digital (LED sau LCD) pe controller care afișează în timp real tensiunea, frecvența, starea și jurnalele de alarmă.
Parametrii tehnici
Principalele parametri tehnici
Curent nominal de funcționare (In): Variază între 16 A și 4000 A (clasă PC) sau între 10 A și 1250 A (clasă CB).
Tensiune nominală de funcționare (Ue): Standard CA 400 V / 415 V (50 / 60 Hz).
Tensiune nominală de izolație (Ui): În mod obișnuit, între 800 V și 1000 V pentru o fiabilitate ridicată.
Tensiune nominală de rezistență la impulsuri (Uimp): Între 8 kV și 12 kV (asigură protecția împotriva fulgerelor sau supratensiunilor datorate comutărilor).
Viteză de transfer (timp TSE):
Clasă PC: Ultra-rapidă, în general între 50 ms și 200 ms.
Clasă CB: Mai lentă, în general între 1 secundă și 3 secunde, datorită timpului de încărcare a motorului întrerupătoarelor.
Capacitatea de închidere în scurtcircuit (Icm): Variază între 10 kA și 100 kA (asigură faptul că întrerupătorul poate închide în siguranță chiar și în condiții de scurtcircuit).
Curentul suportabil pe durată scurtă (Icw): În mod tipic, între 5 kA și 65 kA (pentru o durată de 0,1 s sau 1 s), reprezentând capacitatea întrerupătorului de a rezista solicitărilor termice înainte ca sistemul de protecție să intervină.
Categorie de utilizare:
AC-33B/A: Pentru sarcini motoare și sarcini mixte (cerințe ridicate de performanță).
AC-31B/A: Pentru sarcini rezistive.
Performanță și funcții operaționale
Moduri de funcționare: Suportă patru moduri principale:
Schimbare automată și revenire automată: Sursa principală are prioritate; revenirea se face automat atunci când alimentarea principală este restabilită.
Schimbare automată și revenire neautomată: Rămâne pe sursa secundară chiar dacă alimentarea principală este restabilită.
Rezervă reciprocă: Ambele surse sunt tratate ca fiind egale; rămâne pe sursa activă până la defectarea acesteia.
Mod rețea-generator: Include un semnal cu contact uscat pentru pornirea/oprirea unui generator de rezervă, cu temporizatoare integrate de „răcire”.
Protecții de monitorizare a tensiunii:
Supratensiune: domeniu reglabil (de obicei 110 % – 130 % Ue).
Subtensiune: domeniu reglabil (de obicei 70 % – 90 % Ue).
Pierderea fazei și secvența fazelor: protejează motoarele trifazate împotriva deteriorării cauzate de lipsa unei faze sau de inversarea sensului de rotație.
Durată de viață mecanică și electrică:
Durată de viață mecanică: unitățile de clasă PC de înaltă calitate ating 10.000–20.000 de operațiuni.
Durată de viață electrică: de obicei 2.000–6.000 de operațiuni la sarcina nominală.
Comunicație inteligentă: echipate cu porturi de comunicație RS485 care folosesc protocolul Modbus-RTU pentru monitorizare la distanță și funcțiile „Patru la distanță” (comandă la distanță, reglare la distanță, măsurare la distanță, semnalizare la distanță).
Rezistență ambientală: domeniul standard de temperaturi de funcționare este de la -5 °C până la +40 °C, iar versiunile personalizate pot funcționa între -25 °C și +70 °C.
EN
Domeniu de aplicare
Funcționarea este gestionată de placa de comandă logică, care utilizează diverse comenzi logice pentru a regla funcționarea motorului și a reductorului. Motorul acționează un arc de comutare care stochează energie, permițând un mecanism de accelerare cu eliberare instantanee pentru comutarea rapidă a curentului sau conversia circuitului. Indicatorii vizuali clari asigură izolarea sigură, îmbunătățind în mod semnificativ atât performanța electrică, cât și cea mecanică.
Comutatorul are un design general cu aspect marmoreu, fiind compact și robust. Acesta prezintă proprietăți dielectrice excelente, capacități superioare de protecție și siguranță operațională fiabilă.
Comutatorul este conceput pentru comutarea automată între sursa principală de alimentare și sursa de rezervă în sistemele electrice, precum și pentru comutarea automată și izolarea de siguranță între două dispozitive de sarcină. Caracterizat printr-un design compact, inovator și estetic plăcut, cu funcționalitate completă, acesta reprezintă o soluție ideală pentru diverse aplicații. Produsul este conform standardului: GB/T 14048.11
Scenarii de aplicare
Condiții normale de functionare
Modelul produsului și semnificația acestuia
Caracteristici structurale
Parametrii tehnici
Performanță și funcții operaționale

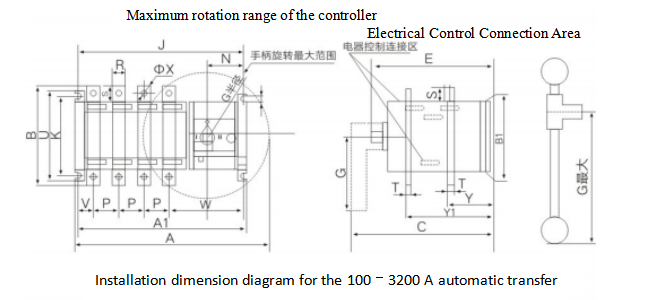

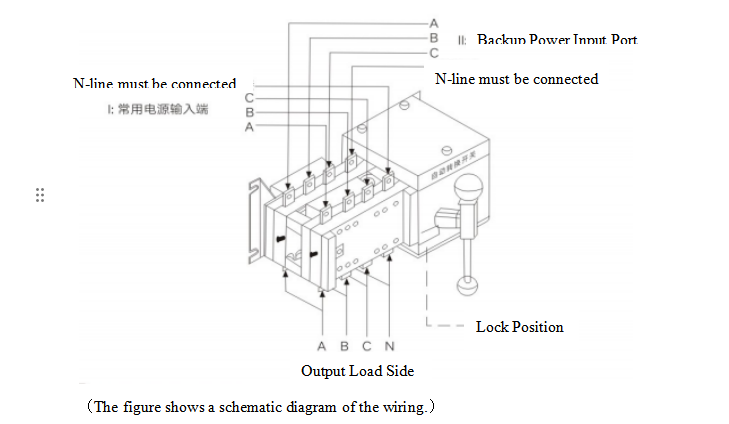

Aspectul exterior și dimensiunile de montare
